Circuit Bending

Gambiological Fu Keyboard

Este interessante teclado das Lojas Americanas é tradicionalmente dobrado (modificado) pelo companheiro Mafra para ser dado de presente em aniversários, festas natalinas etc. Desta vez o felizardo foi o John do Pato Fu, que usa instrumentinhos alternativos no Música de Brinquedo.

Em breve na Gambiologia Mall.

*Observações by lucas mafra: Este é o quarto 4º teclado modificado. Possuo um e os outros donos são Fred Paulino e Leandro Mafra.  Foi comprado nas americanas do Pátio; não sei se eles ainda vendem, mas daqui a pouco eu vou lá. Essa versão é a mais avançada já feita até hoje. E circuit bending É gambiara! Um abraço pro Pato FU!


0 Comments1 Minutes

Circuit Bending & TOYmod

Oficina de Circuit Bending e modificação de brinquedos com Lucas Mafra, que aconteceu no Espaço 104 durante o evento RedeLab. Tivemos a participação de figuras ilustres do evento, além dos alunos inscritos e o caro colega e Grão Mestre Gambiólogo Paulino, que nos emprestou seu ótimo amplificador e participou da oficina.

Entre as modificações nos brinquedos, destacam-se:

  • Adição de saída de som, usando conector fêmea P10, o padrão de guitarras, tornando possível ligar o brinquedo no amplificador e 'estourar os tímpanos'.
  • Enxerto de LED´s variados, vulgarmente conhecidos como "luzinhas".
  • Decoração do brinquedo usando fitas isolantes e adesivas coloridas diversas e outros materiais, como fita hellerman, parafusos e outras sucatas.
  • Uso de técnicas e componentes de eletrônica básica, para transformar o uso do brinquedo em uma luminária, por exemplo.

Enfim, cada aluno pôde colocar um pouco de personalidade nos brinquedos, aprendendo a usar novas técnicas com materiais alternativos e absorvendo o conhecimento básico de eletrônica aplicada ao Circuit Bending. Todos receberam o "Pequeno Manual de Circuit Bending", que pode ser baixado livremente.


0 Comments2 Minutes

Pequeno Manual de Circuit Bending

Pequeno Manual de Circuit Bending

Revistas foram adquiridas a preços módicos, em uma banca no centro da cidade. O "Pequeno Manual de Circuit Bending" foi feito a partir desse modelo de ZINE. Faça download do manual acima aqui. Mais um speed project! yeah!


1 Comment1 Minute

Pro Tunes Keyboard

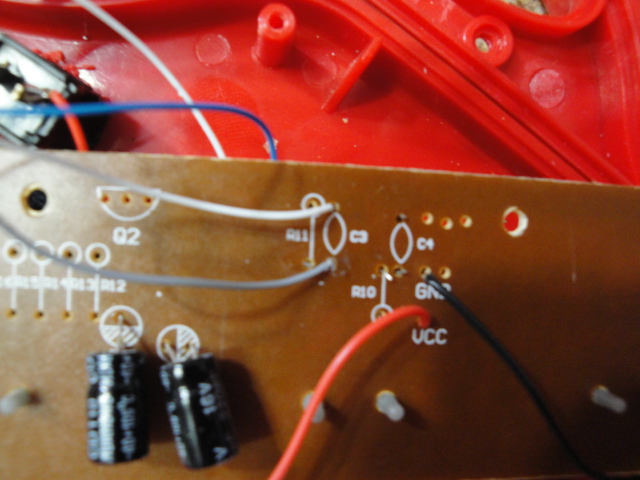

  • obs: 29-Set-2010 - errata: o capacitor correto é C3 e não C4 como estava no esquema. O esquema foi corrigido.

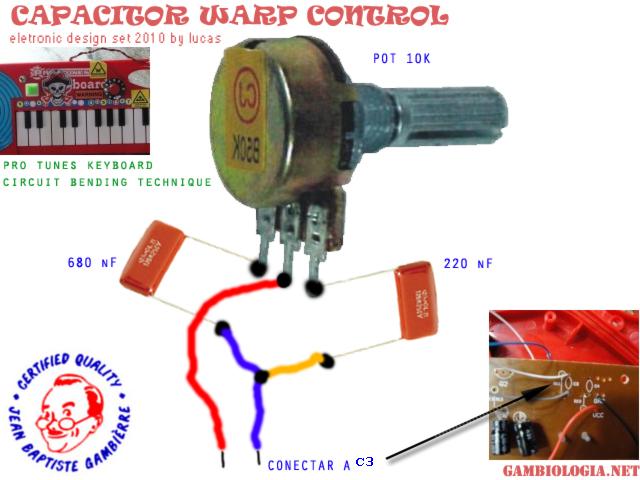

  • obs: atualizado em 27- Set-2010 - Capacitor Warp Control - Uma nova modificação para esse excelente teclado monofônico!

Circuit bending!! Esta receita está pronta para você fazer caro gambiólogo(a)!!!

Esse tecladinho "tá fácil de achar por aí" e é uma ótima pedida para um circuit bending rápido de fim de semana, com resultado muito satisfatório, que surpreenderá a todos caro leitor(a)! Até hoje, modifiquei dois teclados desse e os dois foram para presente de aniversário, que agradaram bastante! Pretendo construir mais unidades desse, pois agora preciso de um pra mim!! O custo final estimado (com as peças) é bem tranquilo, mas o resultado final não tem preço!

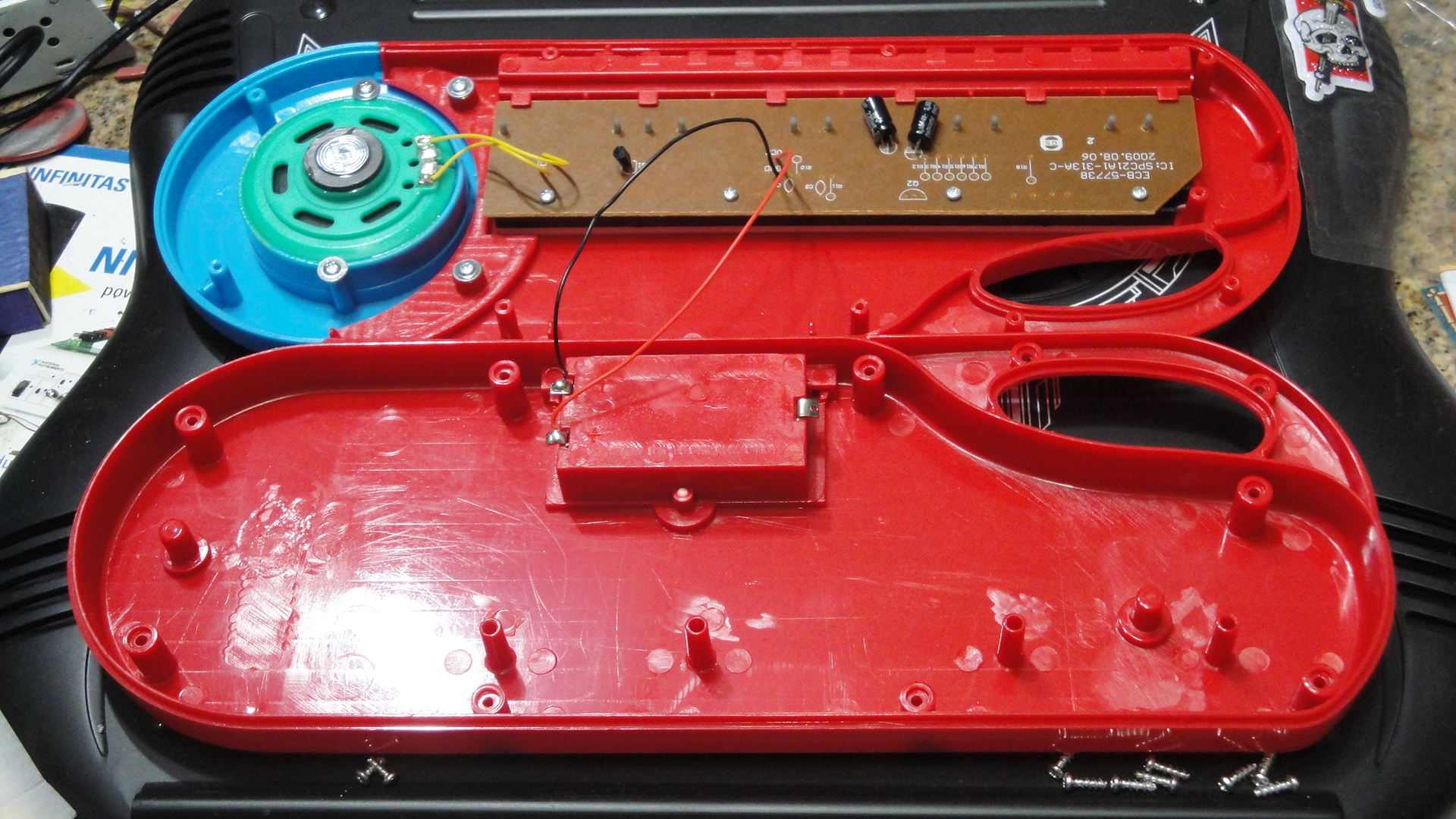

1- Abrir o teclado usando uma chave phillips.

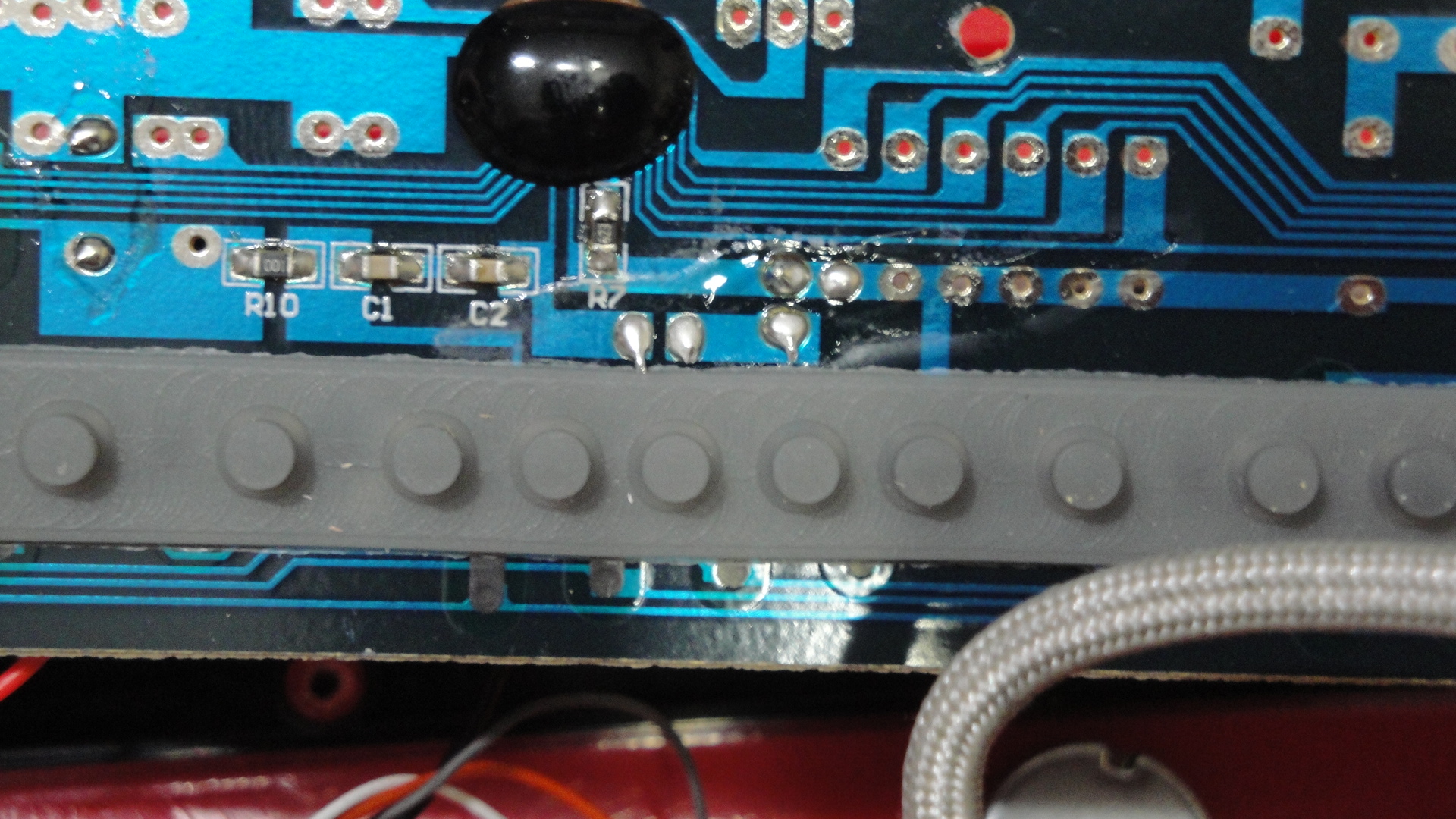

2- Localizar o resistor 623. Ele é de 62K, porque 62 + 3 zeros = 62000 ohms. Retirar esse resistor 623 usando um ferro de solda.

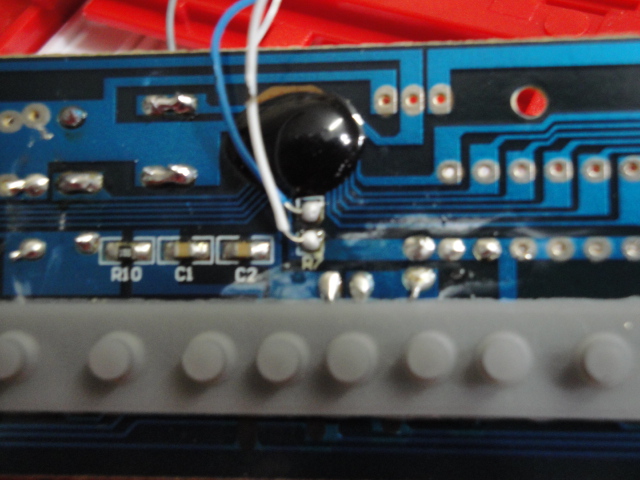

3- Soldar dois fios, um em cada ponto onde foi retirado o resistor. O fio de baixo pode ser soldado nas ilhas que estão sobrando na mesma trilha. Já que o outro tem que ser soldado perto do chip mesmo, tome cuidado para não esquentar muito.

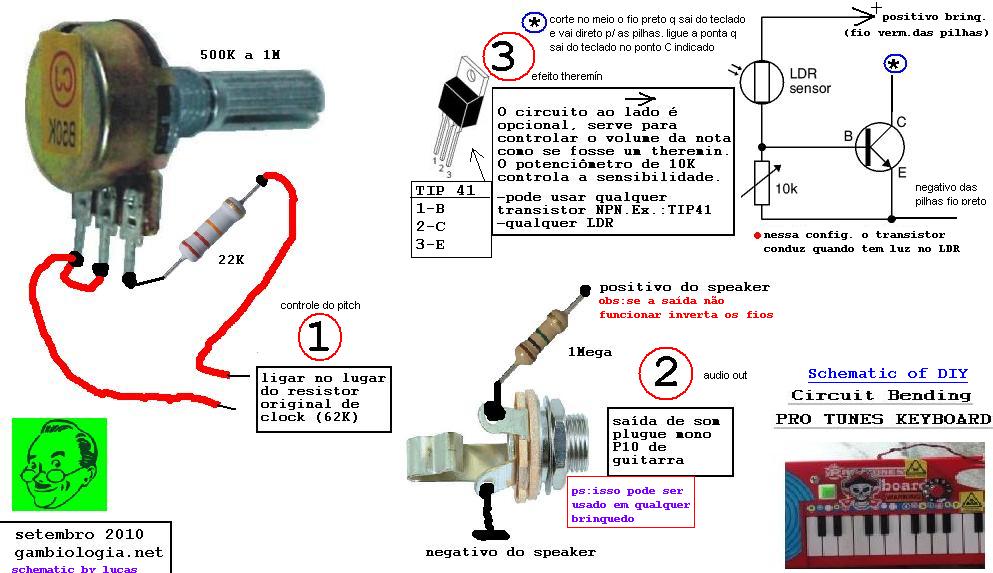

4- Usar um potenciômetro de 500K a 1M e ligá-lo em série com um resistor de 22K, que é o limiar do travamento do clock onde o pitch estará no ponto mais agudo. Ver esquemático.

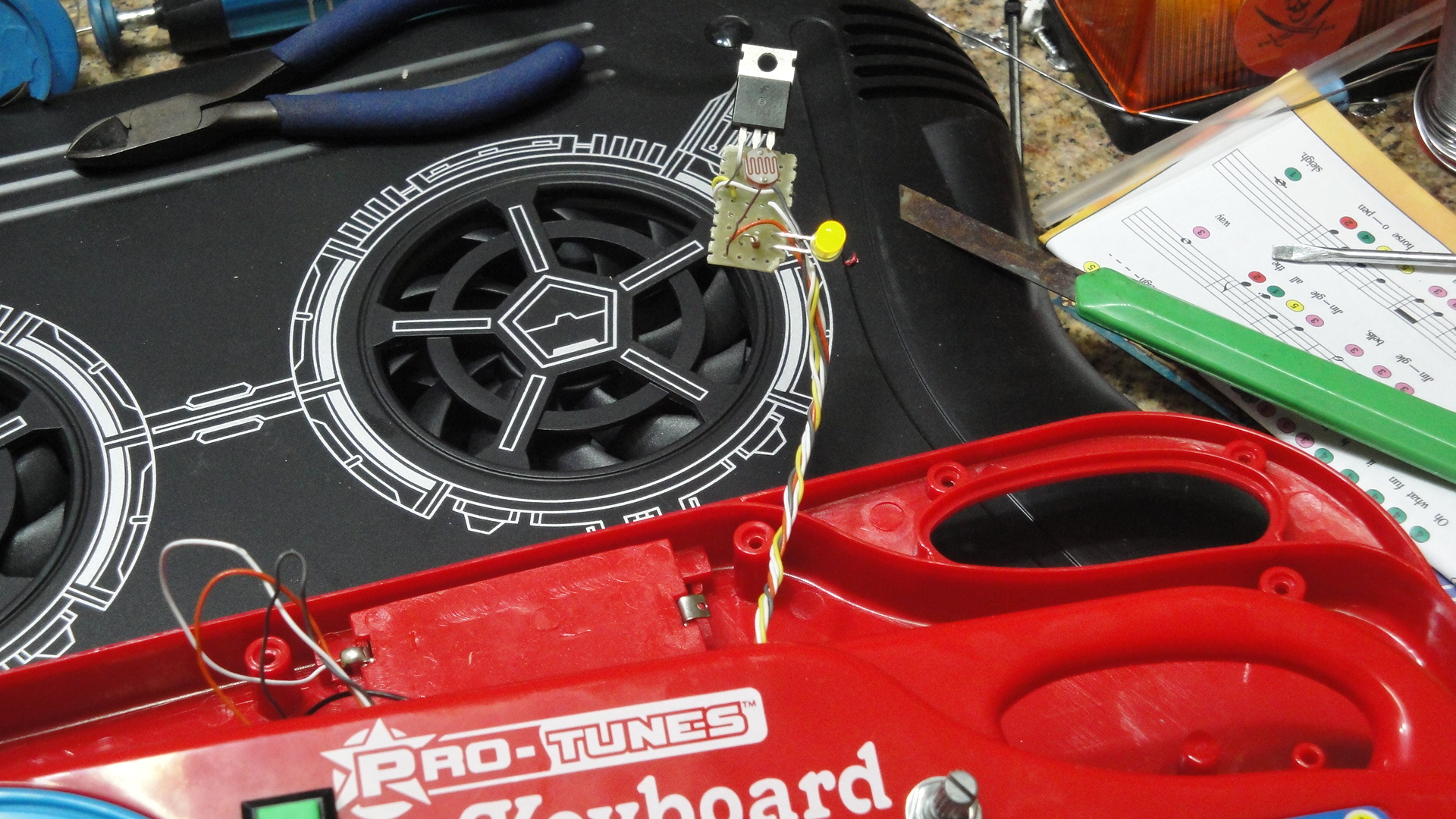

6- O circuito com LDR é opcional, mas é muito bacana e vale a pena! É como se fosse um Theremín!

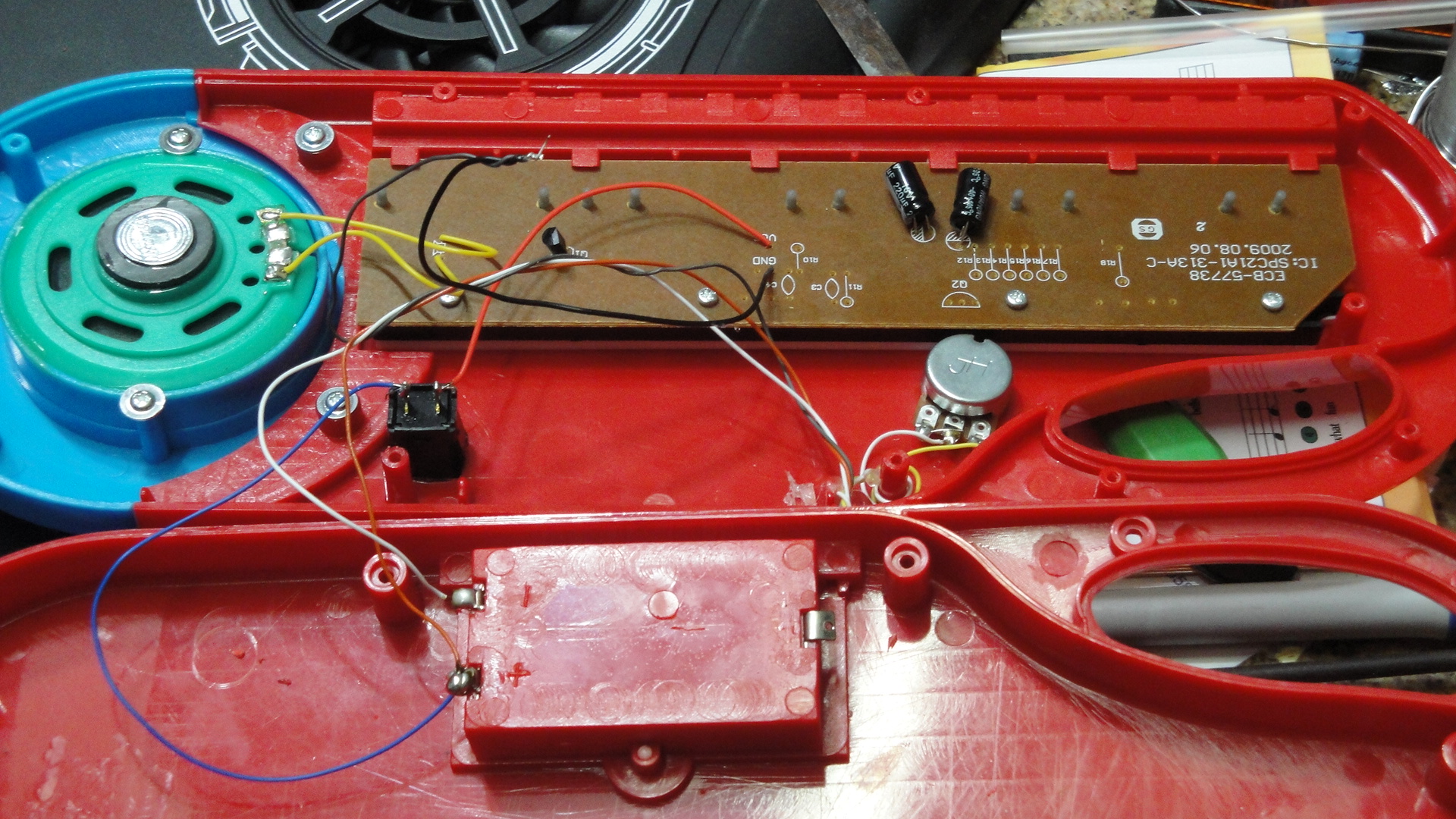

7- Fazer a saída de som com plugue de guitarra é tradição, mas pode usar RCA se quiser ou P2.

teclado antes:

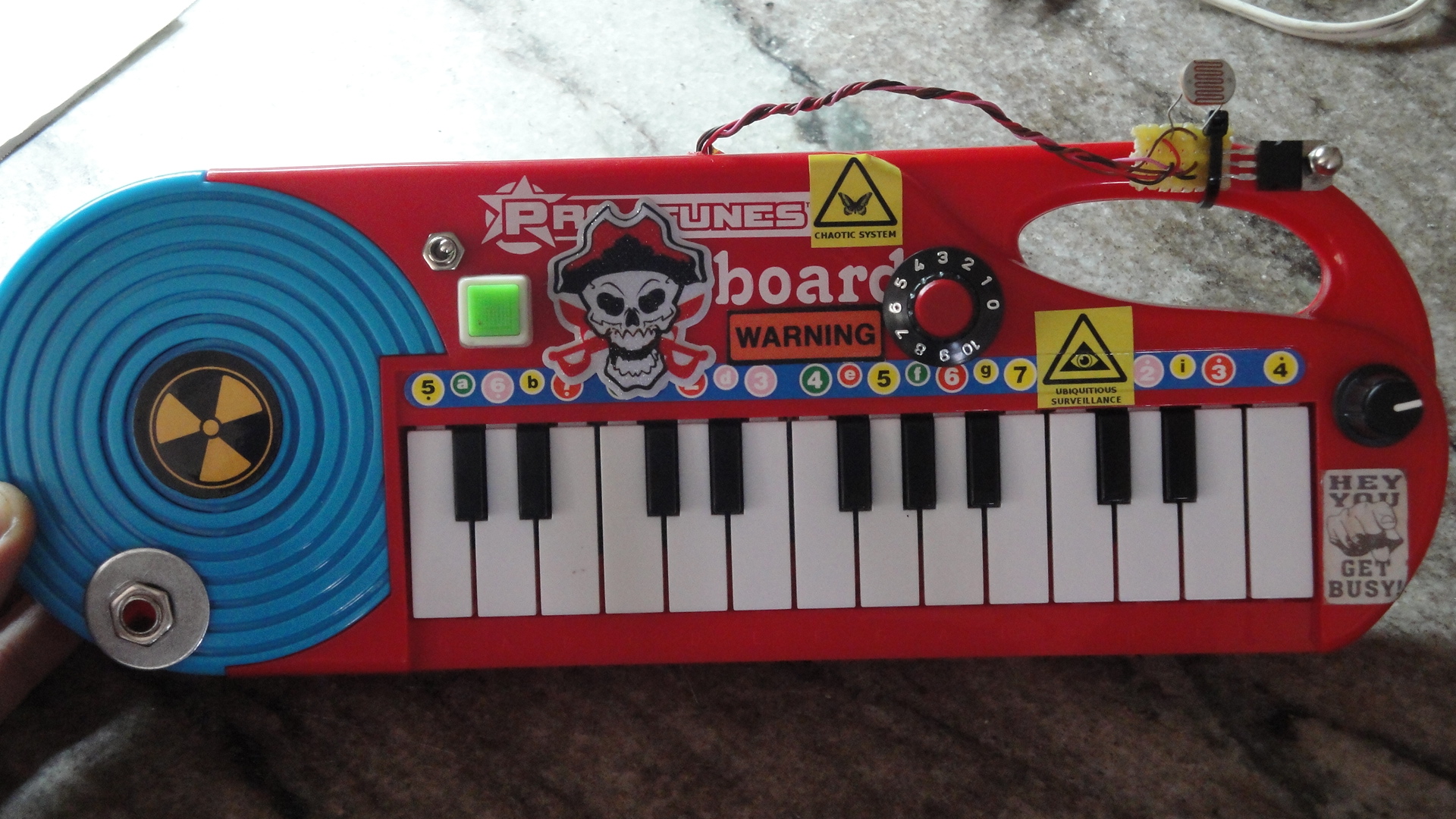

teclado depois:


3 Comments4 Minutes

Cabeças conversando

Cabeças feitas pelas alunas Nara, Tamires e Thais, da oficina Técnicas e Processos em Gambiologia I, no festival Continumm (vide posts anteriores). Estão afixadas em uma base que é a carcaça de um dvd estragado, contribuição da Tamires.

Elas são controladas por arduino, que cada hora aciona uma cabeça, que por sua vez emite uma frase com notas aleatórias. Depois aperfeiçoamos o código para o tempo das notas ser aleatório também. O resultado final é uma conversa imprevisível! Jean Baptiste Gambièrre aproved!


0 Comments2 Minutes

Tópico 10: Cactus Cream

Este é mais projeto do aluno Túlio Rocha, que criou essa luminária/altar profano batizado por ele com nome bizarro. O rapaz mostrou talento ao descobrir no erro & acerto como acender o joystick estragado e, como sempre, merece os parabéns por valorizar o módulo Adesivação Avançada. Obama que se cuide, essa juventude é meio esquisita. :^)

Thank you Satan.


0 Comments1 Minutes
