Pro Tunes Keyboard

  • obs: 29-Set-2010 - errata: o capacitor correto é C3 e não C4 como estava no esquema. O esquema foi corrigido.
  • obs: atualizado em 27- Set-2010 - Capacitor Warp Control - Uma nova modificação para esse excelente teclado monofônico!

Circuit bending!! Esta receita está pronta para você fazer caro gambiólogo(a)!!!

Esse tecladinho "tá fácil de achar por aí" e é uma ótima pedida para um circuit bending rápido de fim de semana, com resultado muito satisfatório, que surpreenderá a todos caro leitor(a)! Até hoje, modifiquei dois teclados desse e os dois foram para presente de aniversário, que agradaram bastante! Pretendo construir mais unidades desse, pois agora preciso de um pra mim!! O custo final estimado (com as peças) é bem tranquilo, mas o resultado final não tem preço!

1- Abrir o teclado usando uma chave phillips.
2- Localizar o resistor 623. Ele é de 62K, porque 62 + 3 zeros = 62000 ohms. Retirar esse resistor 623 usando um ferro de solda.
3- Soldar dois fios, um em cada ponto onde foi retirado o resistor. O fio de baixo pode ser soldado nas ilhas que estão sobrando na mesma trilha. Já que o outro tem que ser soldado perto do chip mesmo, tome cuidado para não esquentar muito.
4- Usar um potenciômetro de 500K a 1M e ligá-lo em série com um resistor de 22K, que é o limiar do travamento do clock onde o pitch estará no ponto mais agudo. Ver esquemático.
6- O circuito com LDR é opcional, mas é muito bacana e vale a pena! É como se fosse um Theremín!
7- Fazer a saída de som com plugue de guitarra é tradição, mas pode usar RCA se quiser ou P2.

teclado antes:

teclado depois:


3 Comments4 Minutes

Gambio Mod Starlap PC

Nossa equipe mais uma vez trabalhou duro na semana passada. Desta vez a missão foi incorporar o look gambiológico em um PCzão, montando a torre em um caixote de feira customizado e adaptando os monitores abertos (com circuitos à mostra) para monopés de concreto e ferro, que também eram parte da instalação. O resultado atende aos mais finos requisitos da estética que aprendemos com o mestre JB Gambièrre (e aprimoramos).

A etimologia do nome da obra vem de:

  • Gambio > gambiarrento, tosco, bonito
  • Mod > origem em casemod; modificação do gabinete de um computador; termo originado da língua inglesa, formado pela junção de "Case" (que significa caixa, gabinete) e "Mod" (significa a contração de modificação).
  • Starlap > abraçadeira plástica retrátil também conhecida como Hellerman (nome oficial, segundo Marcolino) ou Starlap, ou mesmo Star Trek. Esse foi o produto básico utilizado para pendurar o hardware, já que não usamos parafusos
  • PC > personal computer, aquele que o Lucas gosta rodando o Windows

O objeto escultórico é uma montagem alternativa da video instalação Conto Concreto, e estará exposto no projeto Geografias Imaginárias em uma itinerância neste segundo semestre. Agradecemos especialmente a colaboração do ilustre Pedro David neste projeto, com isso o amigo adquiriu o título de Gambiólogo Companheiro.


1 Comment4 Minutes

░▒▓█ DIY »» Lâmpada meia onda █▓▒░

Mais um DIY pra coleção Gambiológica! Estamos no período Gambiolítico! Lâmpada de meia onda! Com apenas um diodo 1N4007 que custa R$0,10 é possível fazer uma lâmpada incandescente acender com metade da potência. Esse sistema foi e ainda é muito usado (por mim) em luminárias, que além do interruptor liga/desliga, possuem um outro interruptor para fazer a lâmpada acender em dois estágios: potência máxima ou meia-cana (como diria o Ganso).

Você precisará de uma lâmpada incandescente de até 200W, ferro de solda, solda, um diodo 1N4007 e alguma habilidade manual. Veja o resultado nas fotos abaixo:

A lâmpada usada nesta experiência foi de 25W e 220V, o que fez com que ela acendesse a 1/4 de sua potência (aprox. 7W), pois ligando-se uma lâmpada 220V em 110V ela já acende com metade da potência e fica mais amarelada. Deste modo a vida útil da lâmpada se extende por mais do que o dobro (1000h estipulado pelo fabricante). Então se você utiliza uma lâmpada incandescente de 100W, compre uma de 200W e faça esta experiência, ela se transformará em uma de 100W, e durará mais, além de ser maior, mais bonita e amarelada.

E esse foi mais um DIY Gambiológico que pode ser considerado VERDE!! Para economizar ainda mais, use sensores de presença! OBS.: Isso só funciona com lâmpadas incandescentes. Até o próximo DIY Gambiológico!

In english: This is a DIY step-by-step tutorial on how to make a half-wave light bulb. Just one diode 1N4007 (or equivalent) is necessary and, of course, a soldering iron, solder, a light bulb and some skill to solder stuff. The diode is soldered over the contact on the bottom of the light bulb, as shown in the pictures above. A 100W light bulb will give half of it´s luminosity since it´s receiving just half wave of the ACV because of the diode soldered in series. So if you need a 100W bulb buy a 200W one and turn it into 100W using just one diode.  The light bulb will live a longer life! Not that we use much incandescent bulbs anymore, but this info is worth it since it´s so simple and useful. This trick was (is?) used in lamps to give a double luminosity stage with a simple 3 position switch or 2 switches. Attention:This only works with incandescent bulbs! 'Till the next gambiological DIY!


2 Comments3 Minutes

Animated GIF

Uma GIF animada do buquê, pra acompanhar nossas novas tendências. Feito com o Microsoft Gif Animator, que vc pode puxar aqui; é um freeware milenar bem tosco mas que quebra o galho. Usei tb o Photoshop cs4 pra diminuir para 640x480, o que causou essas texturas quadriculadas. Usei auto tone e auto contrast tb. A Gabi me perguntou como fazer uma gif animada no MAC: ou vc procura no google (é o correto), ou pergunta pro Fred, pq eu uso PC, assim como a Birimbica, a entusiasta do PC!


0 Comments1 Minutes

Buquê gambiológico 9Volts

Homenagem da Gambiologia às mulheres pelo seu dia internacional. Vocês fazem nossa vida valer a pena e nos inspiram a criar cada vez mais.
Esse buquê foi meu presente para uma mulher especial... ;-)

O buquê funciona com uma bateria de 9 Volts que pode ser trocada. Essa ideia já era um projeto em andamento: Fred tem um buquê inacabado que começamos a fazer e não foi entregue, mas ainda será, garante ele. Quando me surgiu a oportunidade de construir um, resolvi fazer essa versão gambiológica, que inclusive poderá ser feita por encomenda.

Usei 3 LED´s rosa; tem um conjunto com 2 amarelos 1 azul e 1 flashing red ligados em série, macete que faz os 4 leds piscarem. Tem também um RGB que muda de cor automaticamente e LED´s difusos vermelhos e verdinho. Esse conjunto que forma o buquê, foi soldado no estilo "spider web" e está preso num pedaço de barra sindal conectado a um fio rígido, que por sua vez, está soldado em um conector 9V retirado de uma bateria velha; isso permite que a bateria seja trocada quando acabar. Os adesivos dão o toque final, não deixando de ter características gambiológicas-chic, como o belo acabamento do interruptor no próprio fio, o uso de barra sindal e a praticidade de trocar a bateria devido ao conector rígido reaproveitado ao invés de um rabicho de bateria comum. Ao pesquisar no YouTube, encontrei este buquê de led´s também, mas inferior no acabamento. Veja o vídeo do buquê gambiológico abaixo:


0 Comments3 Minutes

Push the button

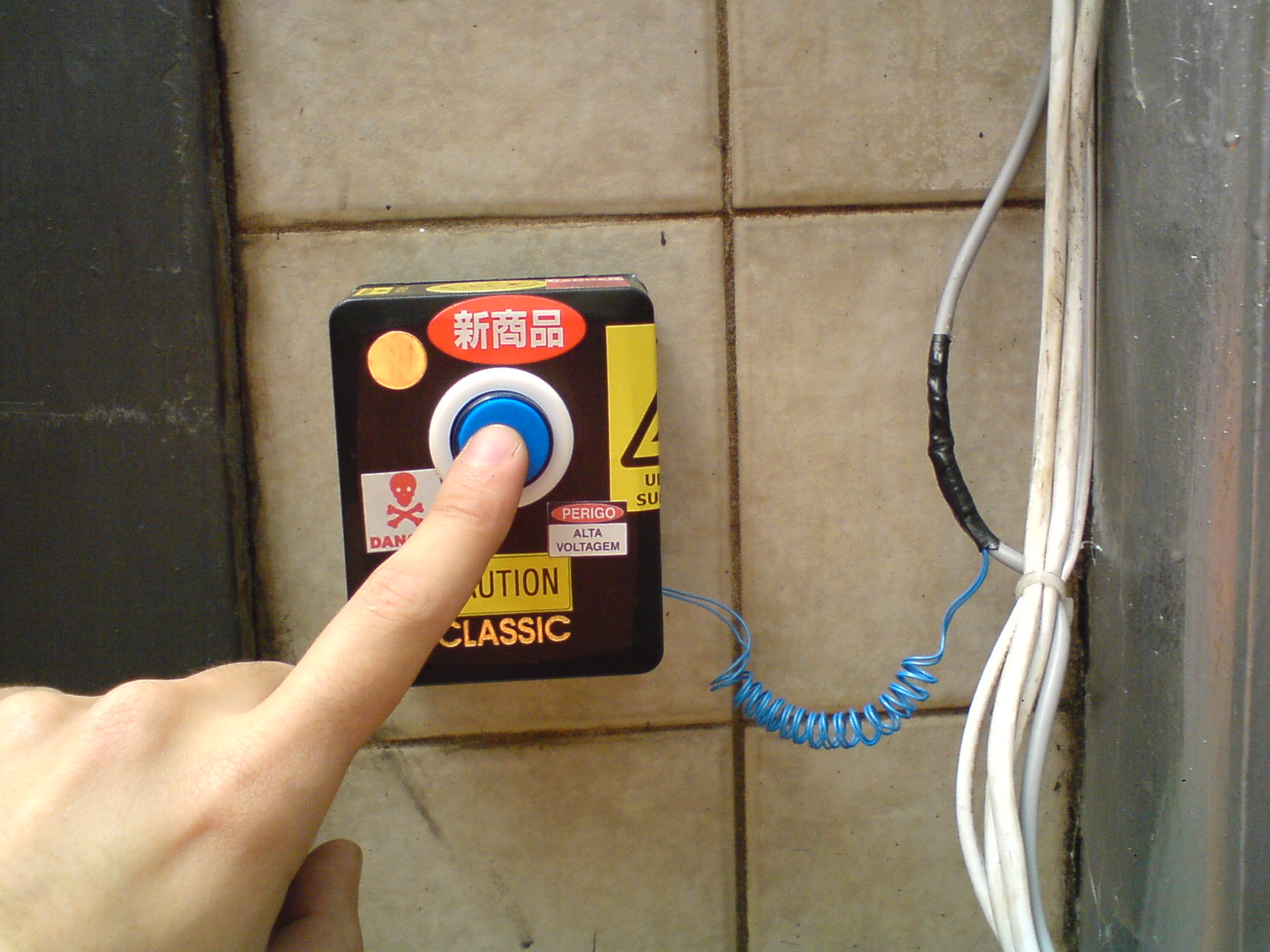

"Estava precisando de um botão para abrir o portão e eis a solução: de tarde, instalei um push-button arcade, bem grandão, de fácil visão, acabou a encheção, não preciso mais de chave."

Veja a foto mostrando que o ferro de soldar serve para abrir furos em plásticos com facilidade, apesar do cheiro ruim e tóxico.

Na sequência: solução para pendrive retrátil (irritante) com um pedaço de palito de fósforo p/ não deslizar p/ dentro e fita isolante. Foi necessário um furo de 1/8 no pendrive para colocá-lo no chaveiro, já que o "furo original" rompeu-se pelo uso constante. Se você tem um pendrive desse, é melhor e mais seguro furá-lo naquele canto. Na última foto, um equilibrismo também, pra não perder o costume.


2 Comments1 Minutes
